راهنمای جامع MES؛ پل ارتباطی بین کارخانه و مدیریت
راهنمای جامع MES؛ پل ارتباطی بین کارخانه و مدیریت
مقدمه
آیا تا به حال برای شما پیش آمده که مدیرعامل بپرسد «دیروز چقدر تولید داشتیم؟» و شما نتوانید پاسخ دقیق بدهید؟ یا اینکه بدانید یک دستگاه خاص مرتباً خراب میشود اما نتوانید تأثیر آن بر هزینه تمام شده محصول را محاسبه کنید؟
اینجاست که سیستم MES وارد میشود. در این مقاله، ابتدا به طور کامل توضیح میدهیم MES چیست، چه مزایایی دارد، چرا سازمانها به آن نیاز دارند، سپس نقش آن در تغذیه سیستم ERP را بررسی میکنیم، هرم استاندارد ISA-95 را از لایه ۰ تا ۴ توضیح میدهیم و در نهایت نشان میدهیم چگونه نرم افزار Ignition بهترین گزینه برای پیادهسازی MES است و چگونه ما میتوانیم از صفر تا صد این مسیر را برای شما انجام دهیم.
MES چیست؟
MES مخفف Manufacturing Execution System به معنای «سیستم اجرای تولید» است. MES یک سیستم نرمافزاری است که بین لایه عملیاتی (کارخانه) و لایه مدیریتی (سازمان) قرار میگیرد و وظیفه ردیابی، نظارت، ثبت و بهینهسازی فرآیندهای تولید را بر عهده دارد.
به زبان ساده، اگر:
- PLC بگوید «موتور روشن است»
- SCADA بگوید «دما ۸۰ درجه است»
- MES میگوید «در شیفت صبح، با این دما، ۱۰۰۰ محصول تولید شد، ۵٪ ضایعات داشت، هزینه انرژی ۵۰۰ دلار بود و بهرهوری ۸۵٪ بود»
وظایف اصلی MES
وظیفه | توضیح |
ردیابی تولید (Tracking) | ثبت مقدار تولید در هر شیفت، هر خط، هر محصول |
مدیریت کیفیت (Quality Management) | ثبت نتایج تستهای کیفیت، تحلیل دلایل ضایعات |
برنامهریزی تولید (Scheduling) | تبدیل دستورات تولید به برنامه اجرایی دقیق |
مدیریت سفارشات کاری (Work Orders) | تخصیص مواد، تجهیزات و نیروی کار به هر سفارش |
مدیریت عملکرد تجهیزات (OEE) | محاسبه شاخص بهرهوری کلی تجهیزات |
ردیابی مواد و قطعات (Traceability) | از مواد اولیه تا محصول نهایی |
مدیریت نیروی کار (Labor Management) | ثبت حضور، عملکرد و بهرهوری پرسنل |
مدیریت انرژی (Energy Management) | ثبت و تحلیل مصرف انرژی در هر محصول |
گزارشدهی خودکار (Reporting) | تولید گزارشهای تولید، کیفیت، توقفات، مصرف مواد |
اتصال به ERP | ارسال دادههای تولید به سیستم برنامهریزی سازمان |
چرا سازمانها به MES نیاز دارند؟
بدون MES، سازمانها با مشکلات زیر مواجه هستند:
مشکل | توضیح | هزینه پنهان |
نبود دید لحظهای | نمیدانید الان در کارخانه چه میگذرد | تصمیمات اشتباه، واکنش دیرهنگام |
گزارشدهی دستی | اپراتورها هر روز دادهها را در اکسل وارد میکنند | خطای انسانی، زمان تلف شده |
جزیرههای اطلاعاتی | هر بخش دادههای خود را جداگانه نگهداری میکند | عدم شفافیت، تضاد دادهها |
عدم ردیابی مواد | نمیدانید هر محصول از چه مواد اولیهای ساخته شده | عدم پاسخگویی در ادعاهای کیفیت |
محاسبه نادرست هزینه تمام شده | هزینهها را تخمینی محاسبه میکنید | قیمتگذاری اشتباه، حاشیه سود نادرست |
عدم شناسایی گلوگاهها | نمیدانید کدام دستگاه یا خط تولید کندترین است | کاهش بهرهری، افزایش توقفات |
مزایای پیادهسازی MES
۱. افزایش بهرهوری (OEE)
با محاسبه دقیق شاخص OEE (Overall Equipment Effectiveness) که ترکیبی از:
- در دسترس بودن (Availability) – چند درصد دستگاه روشن بوده؟
- عملکرد (Performance) – با چه سرعتی کار کرده؟
- کیفیت (Quality) – چند درصد محصول سالم بوده؟
میتوانید گلوگاهها را شناسایی و بهرهوری را تا ۲۰-۳۰٪ افزایش دهید.
۲. کاهش توقفات
MES با ثبت دقیق دلایل توقفات (خرابی، تعمیرات، تغییر محصول، کمبود مواد) به شما نشان میدهد که بیشترین زمان توقف مربوط به کجاست.
۳. بهبود کیفیت و کاهش ضایعات
با ثبت نتایج تستهای کیفیت در لحظه، میتوانید:
- روند تغییر کیفیت را ببینید
- رابطه بین پارامترهای فرآیند و کیفیت را کشف کنید
- ضایعات را تا ۱۵-۲۵٪ کاهش دهید
۴. شفافیت کامل تولید
مدیران میتوانند در هر لحظه ببینند:
- هر خط تولید چقدر تولید داشته
- هر سفارش مشتری در چه مرحلهای است
- کدام دستگاه مشکل دارد
- موجودی انبار در گردش چقدر است
۵. ردیابی کامل (Traceability)
در صنایعی مانند دارویی، غذایی و خودرو، ردیابی از مواد اولیه تا محصول نهایی یک الزام قانونی است. MES این امکان را فراهم میکند.
۶. محاسبه دقیق هزینه تمام شده
با ثبت دقیق مصرف مواد، انرژی، زمان نیروی کار و توقفات، میتوانید هزینه تمام شده هر محصول را با دقت بالا محاسبه کنید.
۷. تغذیه هوشمند ERP (مهمترین مزیت)
MES پل ارتباطی بین کارخانه و ERP است. بدون MES، ERP از وضعیت واقعی تولید بیخبر است. با MES، دادههای دقیق و لحظهای تولید به ERP ارسال میشود.
MES چگونه خوراک مناسب برای ERP ایجاد میکند؟
سیستم ERP (Enterprise Resource Planning) مانند SAP، Oracle، Microsoft Dynamics، برای برنامهریزی منابع سازمان به دادههای دقیق از تولید نیاز دارد. اما ERP به طور مستقیم نمیتواند با PLCها و دستگاههای صنعتی ارتباط برقرار کند.
دادههایی که MES به ERP ارسال میکند
داده ارسالی از MES به ERP | کاربرد در ERP |
مقدار واقعی تولید در مقابل برنامه | تعدیل برنامه تولید، محاسبه انحراف |
مصرف واقعی مواد اولیه | بهروزرسانی موجودی انبار، صدور سفارش خرید |
زمان واقعی تولید هر سفارش | محاسبه هزینه نیروی کار، برنامهریزی شیفتها |
میزان ضایعات و محصولات معیوب | تحلیل هزینه کیفیت، بهبود فرآیند |
مصرف انرژی واقعی | محاسبه هزینه انرژی سربار |
وضعیت تکمیل سفارشات مشتری | بهروزرسانی وضعیت سفارش در سیستم فروش |
زمان توقف تجهیزات | برنامهریزی تعمیرات، محاسبه هزینه توقفات |
بهرهوری نیروی کار | محاسبه حقوق و دستمزد مبتنی بر عملکرد |
مثال عملی
سناریو: یک سفارش تولید ۱۰۰۰ دستگاه پمپ در ERP ثبت شده است.
بدون MES:
- ERP فقط میداند که سفارش ثبت شده
- کسی نمیداند چند دستگاه ساخته شده، چقدر مواد مصرف شده، چند تا معیوب بوده
- انبار بر اساس تخمین، مواد خریداری میکند
با MES:
- MES سفارش را از ERP دریافت میکند
- برنامه تولید را به خط تولید ارسال میکند
- هر دستگاه که ساخته میشود، شماره سریال آن ثبت میشود
- مصرف مواد اولیه (پیچ، ورق، رنگ، روغن) ثبت میشود
- نتایج تست کیفیت (فشار، دبی، نویز) ثبت میشود
- در پایان شیفت، MES به ERP گزارش میدهد:
- ۵۰۰ دستگاه تکمیل شد
- ۴۸۰ دستگاه قبول، ۲۰ دستگاه معیوب (دلیل: مشکل در جوشکاری)
- مصرف مواد: ۱۰۵٪ مقدار استاندارد
- زمان تولید: ۸ ساعت (برنامه بود: ۷ ساعت)
ERP بلافاصله:
- موجودی مواد را بهروز میکند
- سفارش خرید جدید صادر میکند
- وضعیت سفارش مشتری را بهروز میکند
- هزینه تمام شده را محاسبه میکند

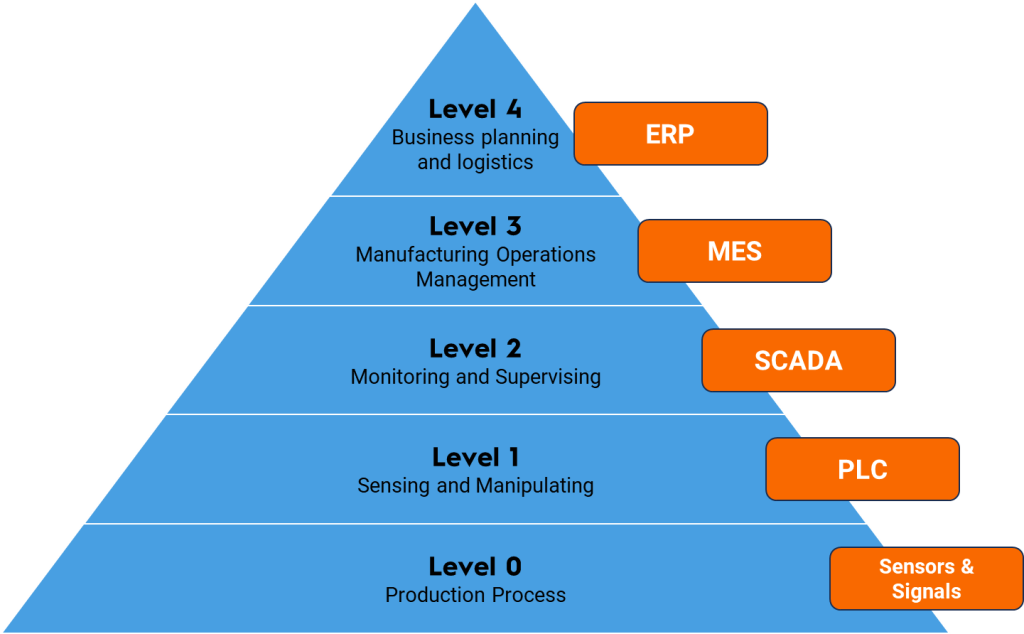

هرم استاندارد ISA-95 (لایه ۰ تا ۴)
استاندارد ISA-95 (یا IEC 62264) یک مدل مرجع بینالمللی برای یکپارچهسازی سیستمهای کنترل و مدیریت در صنایع تولیدی است. این استاندارد، سیستمهای اتوماسیون و مدیریت را به ۵ لایه تقسیم میکند.
لایه ۰: فرآیند تولید فیزیکی (Physical Process)
ویژگی | توضیح |
محتوای لایه | خود فرآیند تولید – مواد خام، ماشینآلات، تجهیزات، محصولات |
نمونه تجهیزات | کوره، تسمه نقاله، راکتور شیمیایی، خط مونتاژ |
دادههای تولیدی | حرکت مواد، تغییرات فیزیکی و شیمیایی |
زمان پاسخگویی | میلیثانیه تا ثانیه |
مثال: سنگ آهن در حال عبور از روی نوار نقاله به سمت سنگشکن.
لایه ۱: حسگرها و عملگرها (Sensing & Manipulating)
ویژگی | توضیح |
محتوای لایه | سنسورها، عملگرها، موتورها، شیرها |
نمونه تجهیزات | سنسور دما، شیر برقی، موتور الکتریکی، سنسور فشار |
دادههای تولیدی | سیگنالهای خام (ولتاژ، جریان، فرکانس) |
زمان پاسخگویی | میلیثانیه |
مثال: سنسور دما (PT100) دمای کوره را میخواند و به PLC ارسال میکند.
لایه ۲: کنترل پایه (Basic Control – PLC/DCS)
ویژگی | توضیح |
محتوای لایه | PLC، DCS، RTU، PID Controller |
نمونه تجهیزات | PLC زیمنس S7-1500، PLC آلن-بردلی ControlLogix |
دادههای تولیدی | وضعیت تجهیزات (روشن/خاموش)، مقدار پارامترها (دما، فشار) |
زمان پاسخگویی | میلیثانیه تا ثانیه |
مثال: PLC فرمان میدهد اگر دما از ۹۰۰ درجه گذشت، سوخت را کاهش بده.
لایه ۳: نظارت و کنترل فرآیند (Monitoring & Supervising – SCADA)
ویژگی | توضیح |
محتوای لایه | SCADA، HMI، پایش لحظهای، جمعآوری داده |
نمونه نرمافزارها | Ignition، WinCC، iFIX، Citect |
دادههای تولیدی | نمایش گرافیکی فرآیند، آلارمها، روندها |
زمان پاسخگویی | ثانیه تا دقیقه |
مثال: اپراتور در اتاق کنترل، دمای کوره را روی صفحه HMI میبیند.
لایه ۴: مدیریت تولید (Manufacturing Operations Management – MES)
ویژگی | توضیح |
محتوای لایه | MES، مدیریت سفارشات، کیفیت، ردیابی، OEE |
نمونه نرمافزارها | Ignition (با ماژولهای MES)، Siemens SIMATIC IT، Rockwell FactoryTalk |
دادههای تولیدی | برنامه تولید، عملکرد تجهیزات، کیفیت، مصرف مواد |
زمان پاسخگویی | دقیقه تا ساعت |
مثال: MES محاسبه میکند که در شیفت صبح، OEE کوره ۸۵٪ بوده و ۳٪ ضایعات داشته.
لایه ۵: برنامهریزی سازمانی (Business Planning – ERP)
ویژگی | توضیح |
محتوای لایه | ERP، برنامهریزی مالی، خرید، فروش، منابع انسانی |
نمونه نرمافزارها | SAP، Oracle، Microsoft Dynamics |
دادههای تولیدی | هزینه تمام شده، موجودی انبار، صورتهای مالی |
زمان پاسخگویی | روز تا ماه |
مثال: ERP گزارش میدهد که هزینه تمام شده هر تن محصول در ماه جاری ۵٪ افزایش داشته است.
جدول خلاصه لایههای ISA-95
لایه | نام | تجهیزات/نرمافزار | زمان پاسخ | دادههای کلیدی |
۴ | ERP | SAP، Oracle، Dynamics | روز-ماه | هزینه، فروش، خرید، انبار |
۳ | MES | Ignition، SIMATIC IT | دقیقه-ساعت | OEE، کیفیت، سفارشات، ردیابی |
۲ | SCADA | Ignition، WinCC، iFIX | ثانیه-دقیقه | نمایش فرآیند، آلارمها |
۱ | کنترل پایه | PLC، DCS | میلیثانیه-ثانیه | وضعیت تجهیزات، پارامترها |
۰ | فرآیند فیزیکی | سنسورها، عملگرها، ماشینآلات | میلیثانیه | سیگنالهای خام |

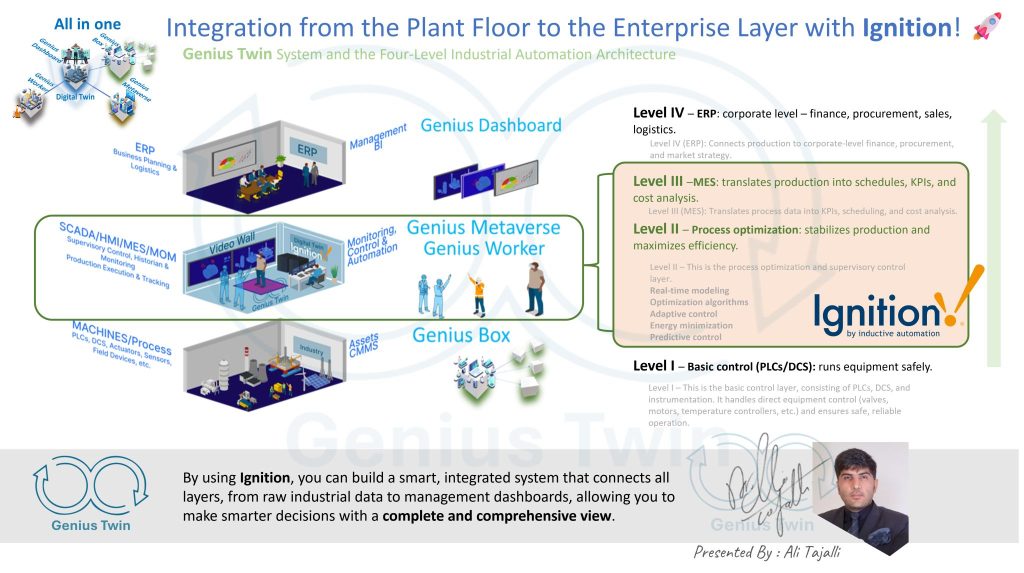

چرا Ignition برای پیادهسازی MES بسیار کاربردی است؟
نرم افزار Ignition یک پلتفرم یکپارچه است که به طور همزمان میتواند نقش SCADA (لایه ۲) و MES (لایه ۳) و حتی پل ارتباطی به ERP (لایه ۴) را ایفا کند.
مزایای Ignition برای MES
مزیت | توضیح |
یکپارچگی عمودی | از لایه ۰ (PLC) تا لایه ۴ (ERP) را در یک پلتفرم پوشش میدهد |
بدون محدودیت تگ | برای MES که به هزاران نقطه داده نیاز دارد، عالی است |
پایگاه داده یکپارچه | همه دادههای تولید در یک پایگاه داده مرکزی ذخیره میشود |
ماژول Reporting | تولید گزارشهای حرفهای OEE، کیفیت، تولید |
ماژول Tag Historian | ذخیرهسازی و تحلیل دادههای تاریخی برای محاسبه روندها |
اتصال به هر ERP | از طریق REST API، SQL Bridge، MQTT، OPC UA |
داشبوردهای سفارشی | طراحی ویوهای اختصاصی برای هر نقش (مدیر، سرپرست، اپراتور) |
اسکریپت نویسی Python | پیادهسازی منطقهای پیچیده MES مانند محاسبه OEE |
مدیریت کاربران پیشرفته | کنترل دسترسی مبتنی بر نقش (اپراتور، مهندس، مدیر) |
قابلیت ردیابی (Traceability) | ثبت هر رویداد با timestamp برای ممیزی |
نمونه ماژولهای MES در Ignition
ماژول | کاربرد در MES |
Perspective | داشبوردهای مدیریت تولید، گزارشهای لحظهای OEE |
Reporting | گزارشهای خودکار روزانه، هفتگی، ماهانه تولید |
SQL Bridge | اتصال به پایگاه داده برای ثبت سفارشات و مصرف مواد |
Alarm Notification | اعلان انحراف از برنامه تولید |
Tag Historian | ذخیره تاریخچه OEE، کیفیت و مصرف انرژی |
ما از صفر تا صد را انجام میدهیم
ما با سالها تجربه در اتوماسیون صنعتی، آماده ارائه خدمات کامل از مشاوره تا پیادهسازی و پشتیبانی MES با پلتفرم Ignition هستیم.
مراحل پروژه MES با Ignition
مرحله | توضیح | مدت |
۱. مشاوره و ارزیابی | بررسی فرآیندهای تولید، شناسایی نیازها، تعریف شاخصها | ۱-۲ هفته |
۲. طراحی معماری | طراحی لایههای ارتباطی، انتخاب ماژولهای Ignition | ۱ هفته |
۳. پیادهسازی جمعآوری داده | اتصال به PLCها، سنسورها، دستگاههای صنعتی | ۲-۴ هفته |
۴. طراحی ماژولهای MES | پیادهسازی OEE، ردیابی، کیفیت، سفارشات | ۳-۶ هفته |
۵. یکپارچهسازی با ERP | اتصال به SAP، Oracle، Dynamics یا سایر | ۲-۳ هفته |
۶. طراحی داشبوردها | طراحی ویوهای اختصاصی برای هر نقش | ۱-۲ هفته |
۷. آموزش کاربران | آموزش اپراتورها، سرپرستان، مدیران، مهندسان | ۱-۲ هفته |
۸. تست و راهاندازی | تست کامل سیستم، رفع اشکالات، تحویل نهایی | ۱-۲ هفته |
۹. پشتیبانی و نگهداری | پشتیبانی ۲۴/۷، بهروزرسانی، آموزش تکمیلی | مستمر |
خدمات ما شامل
✅ تهیه لایسنس Ignition با بهترین قیمت
✅ پیادهسازی کامل SCADA و MES با Ignition
✅ طراحی و پیادهسازی ماژولهای اختصاصی MES (OEE، ردیابی، کیفیت)
✅ یکپارچهسازی با هر نوع ERP (SAP، Oracle، Dynamics، و سایر)
✅ اتصال به هر نوع PLC و تجهیزات صنعتی (زیمنس، ABB، یوکوگاوا، دلتا، آلن-بردلی)
✅ آموزش جامع از اپراتور تا مدیر ارشد
✅ پشتیبانی ۲۴/۷ و بهروزرسانی مستمر
✅ گارانتی ۳ ماهه و ۳۰ روز تست رایگان
نتیجهگیری
سیستم MES دیگر یک انتخاب نیست، یک ضرورت برای هر سازمان صنعتی است که میخواهد:
- بهرهوری را افزایش دهد
- هزینهها را کاهش دهد
- کیفیت را بهبود بخشد
- شفافیت ایجاد کند
- خوراک دقیق و لحظهای برای ERP فراهم کند
هرم استاندارد ISA-95 نشان میدهد که از لایه ۰ (سنسورها) تا لایه ۴ (ERP)، هر لایه وظیفه مشخصی دارد و برای یکپارچگی کامل، نیاز به پلتفرمی است که همه این لایهها را پوشش دهد.
نرم افزار Ignition با معماری یکپارچه، بدون محدودیت تگ، پشتیبانی از بیش از ۸۰ پروتکل و ماژولهای قدرتمند، بهترین گزینه برای پیادهسازی MES و اتصال به ERP است.
ما آمادهایم تا از صفر تا صد این مسیر را برای سازمان شما انجام دهیم. از مشاوره اولیه، طراحی معماری، پیادهسازی، آموزش تا پشتیبانی مستمر، در کنار شما خواهیم بود.
تماس با ما
📞 تلفن: ۰۹۹۰۱۳۷۷۶۰۰
🌐 وبسایت: Geniustwin.ir
👤 مدیر پروژه: دکتر علی تجلی – linkedin.com/in/ali-tajalli
همین امروز برای مشاوره رایگان و دریافت پیشنهاد فنی و مالی اختصاصی تماس بگیرید.
سوالات متداول
سوال ۱: آیا برای پیادهسازی MES حتماً باید SCADA داشته باشیم؟
پاسخ: بله، MES به دادههای دقیق از لایه عملیاتی نیاز دارد. SCADA (مانند Ignition) وظیفه جمعآوری این دادهها را بر عهده دارد. خوشبختانه Ignition هر دو نقش SCADA و MES را همزمان ایفا میکند.
سوال ۲: آیا MES با هر نوع ERP یکپارچه میشود؟
پاسخ: بله، Ignition از طریق REST API، SQL Bridge و MQTT به هر ERP متصل میشود. ما تجربه یکپارچهسازی با SAP، Oracle و Microsoft Dynamics را داریم.
سوال ۳: هزینه پیادهسازی MES چقدر است؟
پاسخ: بستگی به اندازه کارخانه، تعداد تجهیزات، پیچیدگی فرآیندها و نوع ERP دارد. برای دریافت قیمت دقیق، با ما تماس بگیرید.
سوال ۴: چقدر زمان میبرد تا MES راهاندازی شود؟
پاسخ: برای یک کارخانه متوسط، بین ۳ تا ۶ ماه. برای کارخانههای کوچک، ۱ تا ۳ ماه.
سوال ۵: آیا میتوانیم فقط بخش MES را پیادهسازی کنیم بدون SCADA؟
پاسخ: خیر، MES به دادههای لحظهای از تجهیزات نیاز دارد. اما Ignition هر دو را یکپارچه ارائه میدهد، بنابراین نیازی به دو نرمافزار جداگانه نیست.
